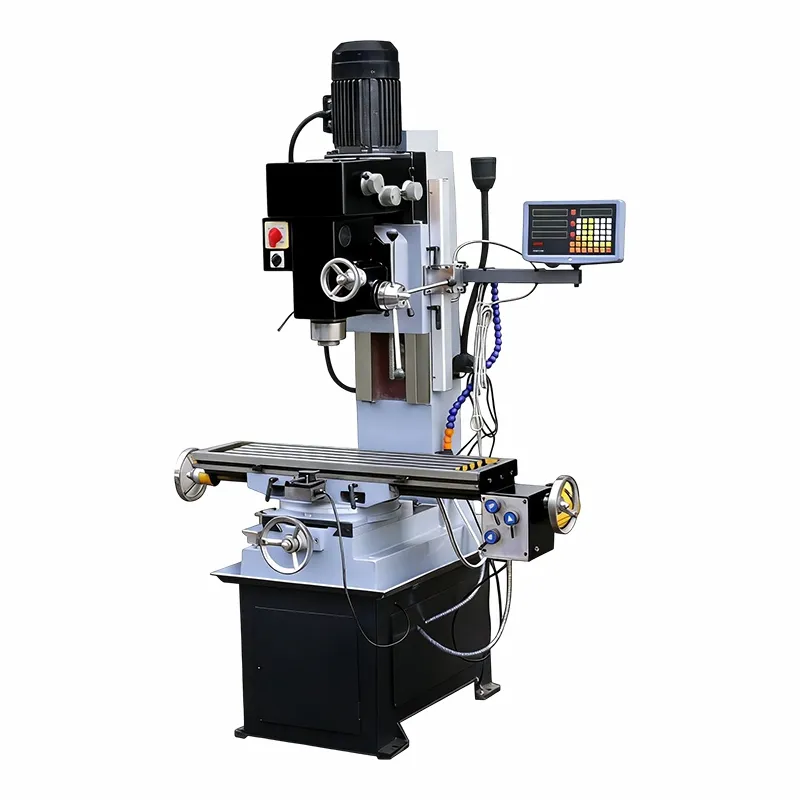

山東省桃峰 CNC 工作機械有限公司は、中国の zx50c ボール盤およびフライス盤の大手メーカーおよびサプライヤーの 1 つであり、カスタマイズされたサービスもサポートしています。ここで当社の工場から高品質のzx50cボール盤およびフライス盤を販売することを歓迎します。良いサービスとリーズナブルな価格が利用可能です。
ZX50X ボール盤およびフライス盤は、非常にポータブルな高性能汎用マシニング センターであり、金属材料の小型から中型の部品に対して優れた柔軟性、精度、効率でさまざまなタスクを実行できます。-その構造は軽量ですが堅牢です。 5 段階の速度調整可能なギアボックス、スイベル ミーリング ヘッド、ユニバーサル ワークピース テーブルを備えており、大型の機械による過剰なスペース占有、CN-CNC 装置のコストの上昇、標準タイプの加工の自由度の制限などの問題を解決します。-高強度 HT200 鋳鉄。炭素鋼、ステンレス鋼、アルミニウム合金、真鍮、鋳鉄などの一般的な高強度金属材料の加工に適しています。-非金属材料、プラスチック、ナイロンなどにも適用可能。十分な柔軟性、可動性、操作の利便性、および高い品質管理要件を提供する必要がある小規模作業場、独立型製造スタジオ、機器メンテナンスエリア、職業訓練会場、少数のマイクロロット生産現場に適した、経済的で信頼性の高い多機能処理ソリューションが提供されます。-
製品の利点
スイベルミーリングヘッドとマルチアングル加工-
ZX50C は主に旋回フライスヘッドに依存して、垂直軸を中心に回転する左-右または上-下への操作を実行して加工します。したがって、追加の部品を取り付ける必要はありません。通常の単一モードと比較して、傾斜面、T スロット、その他の特殊な形状の部品の複数の角度の処理をサポートします。{{8}そういう意味では汎用性が高いですね。送り速度を微調整するためのハンドルも付いています。-ドリル穴とねじ山-タップは摩耗が少なく正確に制御されます。ギア駆動の構造では摩擦損失が伝わります。-
8-ステップ可変速度と幅広い適応性
処理される部品の種類に応じて、115 回転/分 (r/min) のアイドリングと 1,750 r/min の全負荷動作の間で移行できる、8- 段階で調整可能な定速ドライブ-}。低速では、高強度の材料の過酷な作業に十分なトルクを提供できます。-したがって、この時点では、ワークピースは力を受けても変形しません。-高速オプションは、アルミニウム合金などの軽金属を効率的に加工でき、薄肉部品にも適しています。表面品質が良好です。ベルト駆動のため作動音を低減し、作業者の作業環境を改善します。
頑丈な構造と高精度
機械のベッドと作業台には高品質の HT200 鋳鉄が使用されており、二重の人工時効処理を経て内部応力が除去され、機械の振動が軽減されます。{0} X、Y、Z の 3 次元ガイドウェイは-超音速-で厳しく焼き入れされており（深さ 2-4 mm）、耐摩耗性の強度と剛性を高めるために研削加工が施されています。また、MT4 テーパの精密-スピンドルが取り付けられており、真円度の偏差が極めて小さい滑らかなスピンドルを実現しています。組み合わせたダブテールテーブルとガイドウェイは比較的大きな転倒力に耐えることができ、駆動装置の精密送りねじは移動速度を正確に調整して、精密機械部品や電子製品の正確な位置決め要件に適合します。
コンパクトでコスト効率が高く、メンテナンスも簡単-
ZX50C の全体寸法は約 1100x970x1650mm、自重は約 550Kg です。-そのため、小規模なワークショップとスタジオの比較的限られたスペースの両方に適しています。大型の-ドリル-フライス盤や CNC モデルと比較して、初期コストが非常に低く、高価な CNC システムのメンテナンスも必要ありません。シンプルな機械設計で故障箇所が少ないため、メンテナンス費用やサービスの中断が軽減されます。日常のメンテナンスのために定期的に注油し、スピンドルとガイドの摩耗粉を頻繁に掃除するだけで十分です。手動給油器は簡単に操作でき、稼働時間を延長します。
製品の主な技術パラメータ
|
仕様 |
ZX50C |
|
最大穴あけ径(mm) |
50 |
|
最大エンドミル幅(mm) |
100 |
|
最大縦フライス径(mm) |
25 |
|
最大タッピング径 |
M16 |
|
主軸回転数範囲（rpm） |
115～1750/40～1500、8段 |
|
主軸移動量(mm) |
120 |
|
テーブルサイズ(mm) |
800×240 オプション:1000x240 |
|
テーブル移動量(mm) |
400×230 オプション:600x240 |
|
外形寸法(mm) |
1100×970×1650 |
|
モーター(kw) |
1.5/2.2 |
|
北西/GW(kg) |
550/650 |
機械規格詳細

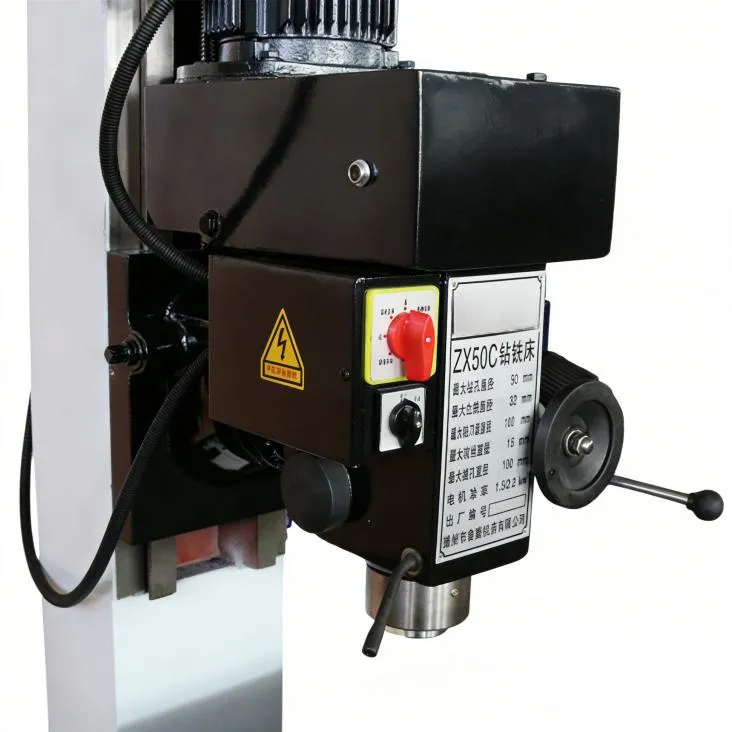

スイベルドリリングミリングヘッド
ギア式ドリリング・ミーリングヘッド
焼入高剛性の精密研削ギヤ

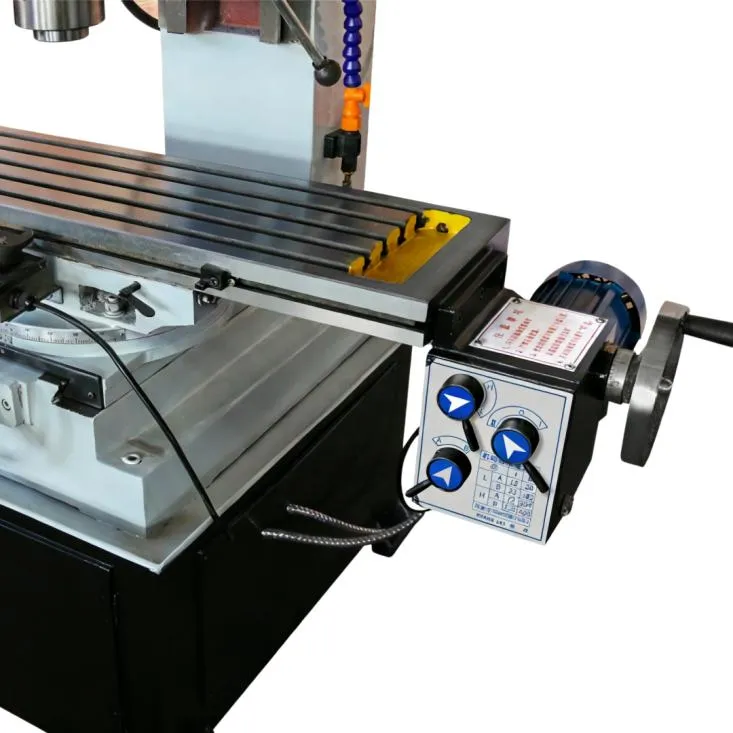

作業台
ガイドレールとワークテーブルの表面には熱処理が施されており、
高い硬度と剛性を備えたワークテーブルは45フィート回転可能
フィードモード
X軸自動送り、
Y/Z軸手動送り。
3 アクシソード
3軸デジタル読み取りはオプションです
追加費用が必要です。
アプリケーションシナリオ
小規模なワークショップと個人の加工スタジオ: ハードウェアのフィッティング、小型の機械部品、精密な付属品、非金属など、複数の仕様の金属加工の大規模バッチを実行する小規模なワークショップや個別の加工室に適しています。-この装置は比較的小型で、旋回ミル ヘッド タイプで、速度調整機能が利用可能で、動作中のさまざまな要件を満たすことができます。機械に余分な費用は必要ありません。
設備保全部門: 工場、企業、建設現場のメンテナンス部門で広く使用され、ドリル穴、フライス盤、摩耗したコンポーネントのボーリングおよびタッピングねじなどの機械部品を修理します。自重が軽く、移動に便利です。-さまざまな角度から機能します。修理作業を正確かつ迅速に実行できるため、機器の安定した正常な動作を長期間維持できます。
職業訓練機関: 専門学校や技術学校、基本的な掘削やボーリング作業を行う訓練機関、訓練生などに適しています。コンパクトな構造で、手動での操作が簡単で、多機能です。学生が垂直および水平加工技術を習得し、材料の種類に応じて速度を調整する原理を学び、機械製造におけるさらなる研究と実践への優れた出発点を提供するために使用するのに適しています。
小バッチのカスタムおよび DIY 処理-:カスタム ハードウェア、実験用部品、精密アクセサリなど、-非標準部品の小規模バッチ カスタム処理に最適です。-また、金属、木材、プラスチックを使って模型や個性的な装飾、小さなツールを作成する DIY や趣味の愛好家も使用できます。使いやすく、コストを抑えた低精度の損失制御を備えています。
よくある質問
Q: ZX50X ボール盤およびフライス盤の主な仕様は何ですか?
A: ドリル穴の最大直径は 50 mm です。断面-と垂直-のミリング領域は両方とも最大 100 mm です。スピンドル-速度範囲 115 ～ 1750 r/min、8 段階制御。スピンドルテーパタイプはMT4です。スピンドルの移動量：120mm。作業テーブルのサイズ: 800*240MM;移動範囲は400*230*380 MM以内です。メインモーター出力: 0.85/1.5 kw;合計サイズは約1,100*970*1650mmです。正味重量は約550kgです。
Q：ZX50CとZX6350シリーズの違いは何ですか？
A: ZX50C は、小型から中型のワークピース向けに設計されたコンパクトで軽量のモデルです。-}-、作業テーブルが小さく、モーター出力が低く、省スペース設計で、小規模な作業場や DIY での使用に適しています。- ZX6350 シリーズは比較的サイズが大きく、重負荷の加工用途に適しており、大きなワークピース テーブル領域、より高いモータ出力、より大きな耐荷重能力を備えています。-しかし、より多くのスペースとコストが必要になります。
Q: どのような材料を処理できますか?-非金属材料も処理できますか?
A: 炭素鋼、ステンレス鋼、アルミニウム合金、真鍮、鋳鉄のほか、プラスチックやナイロンなどの非金属材料も加工できます。-複雑なワークピースの処理、大きなピースのスムーズな加工、さまざまな条件下での優れた安定した動作のために、5 レベルの速度制御とスイベル ミーリング ヘッドが導入されています。{2}}
Q: 基本的な処理経験のあるオペレーターまたは初心者に適していますか?
A: はい、とても使いやすいです。 5-キー-速度-変更-同じ-スイベル-ロボット-の操作表示は比較的シンプルで、コントローラには使いやすさを考慮して操作ハンドル-が明確にマークされています。一部のオペレータは以前にこの装置を使用したことがあり、そのためその使用に容易に適応できます。初心者は慣れるまでにそれほど練習を必要としません (1 ～ 2 週間)。
Q: -どのようなアフターサービスが提供されますか?また、保証期間はどれくらいですか?
A: 工場が提供する保証期間は 1 年間です。 24 時間の技術サービスを提供し、オリジナルのコンポーネントを供給し、無料の使用トレーニング コースを提供します。-現場修理は個別に購入でき、大規模な工業地域の場合、資材は 7 日以内に現場に届きます。-オプションの設定は次のとおりです: 3-軸デジタル読み取り-機能。要件に応じて国際部門の責任者を選択できます。
